Архитектура IPERVOICE



Система URMET 1039 IPERVOICE обладает гибкой архитектурой, обеспечивающей максимальную эффективность и экономичность при организации кабельной сети для объектов любого масштаба и назначения. Возможности системы расширяются благодаря использованию двух технологий подключения абонентских устройств, позволяющих выбрать оптимальный подход к организации магистрали и сохранить баланс между стоимостью и функциональностью.

В основе системы лежит локальная сеть, использующая стандартные сетевые протоколы и оборудование. Принципы её организации идентичны принципам, применяемым при построении обычных компьютерных сетей. Центральным элементом системы URMET 1039 IPERVOICE является сервер 1039/1 - компактный безвентиляторный промышленный компьютер с высокой надёжностью, выполняющий функции контроля, диагностики и управления всеми компонентами системы. Благодаря централизованному подходу удаётся значительно упростить процедуры настройки и обслуживания, ведь доступ ко всем параметрам устройств и функциям системы осуществляется через единый интерфейс - веб-интерфейс сервера. Данные настроек устройств, журналы событий, топология и архитектура системы доступны через обычный веб-браузер с ПК, подключенного в сеть IPERVOICE без необходимости установки дополнительного ПО и приобретения лицензий. Для разграничения возможностей внесения изменений в настройки сервера применяется гибкая система настройки прав доступа с логином и паролем. Для обеспечения максимальной надёжности, все данные системных устройств могут сохраняться в резервные копии по команде администратора или по расписанию.

Принцип организации горизонтали системы:

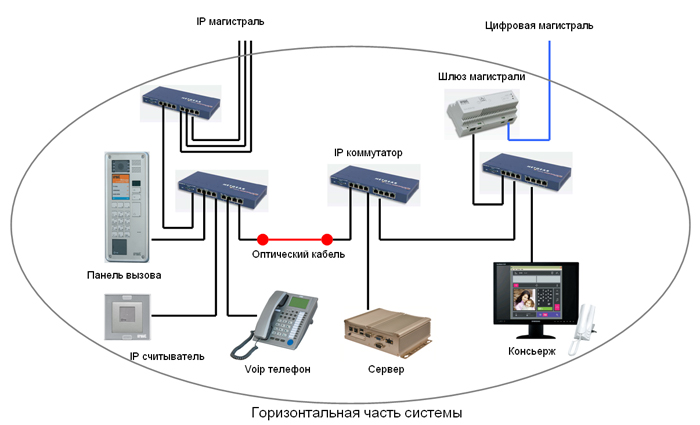

На схеме показаны основные компоненты системы. В состав IPERVOICE может входить любое разумное количество представленных компонентов, делая возможности системы практически безграничными.

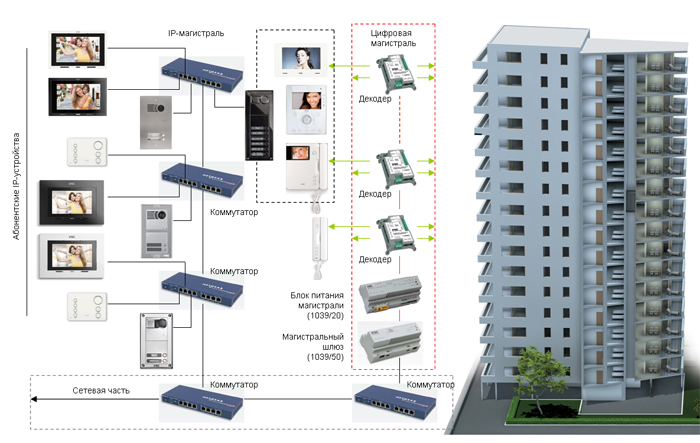

Для подключения абонентского оборудования применяются структуры, называемые магистралями. ниже представлен пример организации одной магистрали подъезда. Каждая магистраль по принципу подключения абонентских устройств может быть IP, цифровой или смешанной, т.е. использующей оба типа подключения устройств одновременно. Применение смешанной топологии является наиболее гибким вариантом организации системы, обеспечивающим максимальное разнообразие абонентских устройств и доступного функционала. Переход с цифровой магистрали на смешанный тип или на полностью IP вариант доступны уже на этапе эксплуатации объекта в случае, если на этапе монтажа для обеих типов магистралей была предусмотрена транспортная сеть, т.е. заложены требуемые провода UTP CAT5e.

Для подключения оборудования IP и цифровой магистрали применяется одинаковый кабель UTP CAT5e со стандартными коннекторами RJ45, что позволяет при замене абонентского устройства в аппартаментах с цифрового на IP-вариант применять уже заложенный кабель. Всё что нужно в этом случае, переключить кабель с порта декодера в порт коммутатора, а с другой стороны подключить новое IP-устройство вместо цифрового.

Принцип организации магистралей:

Питание абонентских устройств в IP-магистрали поступает по PoE стандарту от коммутатора, или допускается возможность подключения локальных источников питания видео абонентских устройств +12В. В цифровой магистрали питание поступает от блоков питания 1039/20 из расчёта один блок на 30 х 4-х абонентских декодеров. Для некоторых моделей цифровых мониторов требуется отдельный блок питания +12В.

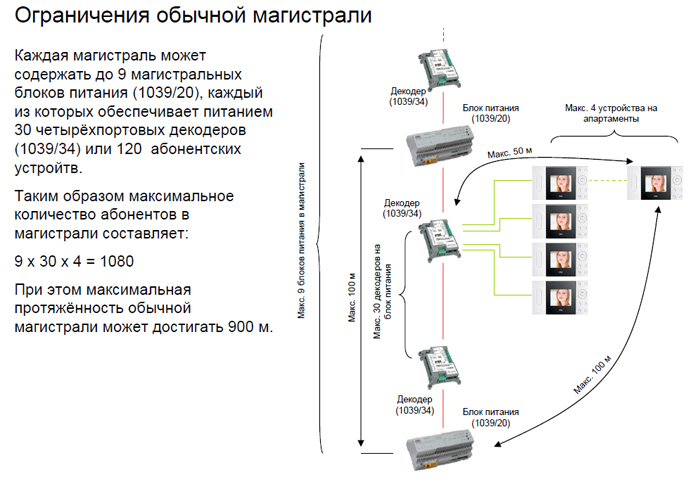

С точки зрения ограничений, то для IP-магистрали действуют стандартные для локальных сетей ограничения на длины кабелей. Ограничения на состав оборудования и длины кабелей для цифровой магистрали представлены ниже:
