Системы цифровой адресации 1052 MATIBUS

НОВИНКА!

НОВИНКА!

URMET 1052 MATIBUS - это цифровая аудио/видео домофонная система, предназначенная для жилых объектов эконом класса, где требуется использование недорогой, но надежной европейской техники с достаточно широким набором функций.

Основные характеристики:


-  Количество абонентов в системе - 1530;
-  Количество абонентов в стояке -  254;
-  Количество консьержей в системе -1;
-  Количество панелей вызова в системе - 40;
-  Двухпроводная  линия для аудио абонентских устройств;
-  Организация как аудио, так и видео домофонной системы с цветными телекамерами;
-  Организация системы с одним или несколькими аудиоканалами;
-  Компактные  антивандальные панели вызова;
-  Встроенные считыватели и контроллеры ключей Proximity формата EM-Marine.
-  Панель вызова с телекамерой и клавишей прямого вызова консьержа для установки на вспомогатель-ных входах;
НОВИНКА! НОВИНКА! НОВИНКА!

-  Варианты панелей вызова как для врезного, так и для накладного монтажа;
-  Козырек для дополнительной защиты панели вызова от осадков;
-  Главные и вторичные входы;
-  Отпирание двух дверей с абонентского устройства;
-  Количество служебных кодов отпирания двери - 64
-  Присвоение индивидуального кода отпирания двери каждому абоненту;
-  Реализация системы как с использованием декодеров, так и без декодеров;
-  Два параллельных абонентских устройства без дополнительных блоков питания;
-  Конфиденциальность переговоров;
-  Защита системы от коротких замыканий в стояке.


Основные функции:

- Вызов абонента набором номера квартиры на цифровой клавиатуре панели вызова;
- Вызов консьержа нажатием выделенной клавиши на панели вызова;
- Вызов с пульта консьержа любого абонента;
- Вызов с любого абонентского устройства пульта консьержа;
- Аудио и видео общение абонента с посетителем;
- Аудио и видео общение абонента с консьержем;
- Активация консьержем любой панели вызова;
- Дистанционное отпирание входной двери с абонентского устройства или с пульта консьержа;
- Дистанционное отпирание дополнительной двери с абонентского устройства или с пульта консьержа;
- Отпирание двери с помощью Proximity-брелков формата EM-Marine;
- Отпирание двери набором индивидуального или служебного кода;
- Звуковой сигнал на абонентском устройстве при отпирании двери подъезда индивидуальным кодом или персональным ключом.

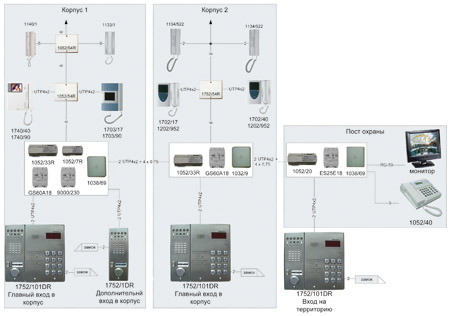

Структурная схема

Структурная схема


Типовая схема построения системы, включающая в себя:
-  вход на закрытую территорию;
- два основных и один вспомогательный входы в здания;
-  пульт консьержа;
- две магистрали и подключение абонентских устройств с помощью этажных декодеров и абонентских устройств, имеющих встроенный декодер.
Схема обеспечивает одновременную работу двух и более аудиоканалов.

ЭЛЕМЕНТЫ СИСТЕМЫ. Панели вызова

ЭЛЕМЕНТЫ СИСТЕМЫ. Панели вызова

Панели вызова выполнены из нержавеющей стали, устойчивы к механическому воздействию и воздействию неблагоприятных погодных условий.
Для решения различных задач по организации домофонной системы на объекте предлагается использовать два типа панелей вызова:
- Видео панель вызова с цветной телекамерой, переговорным устройством, клавиатурой вызова абонентов, выделенной клавишей вызова консьержа, считывателем Proximity в формате EM-Marine и светодиодным дисплеем.
- Оцифровыватель - видео панель вызова с цветной телекамерой, переговорным устройством,  выделенной клавишей вызова консьержа и считывателем Proximity в формате EM-Marine.

Панели вызова предусматривают возможность, как накладного, так и врезного монтажа при использовании врезных рамок.

Для безотказной работы панелей вызова при отрицательных температурах в их конструкции имеется термостабилизирующий элемент.

Рабочая температура - 25-50 С

Программируемые параметры панели вызова:

  • Продолжительность сигнала вызова абонентского устройства;
  • Выбор абонентом одного из четырех доступных сигналов вызова (для определенных моделей мониторов)
  • Продолжительность импульса отпирания замка;
  • Продолжительность импульса срабатывания дополнительного реле (NO-C-NC) для отпирания второй двери, ворот или управления исполнительным устройством;
  • Максимальная продолжительность разговора;
  • Коды вызова абонентов;
  • Служебные коды отпирания двери;
  • Индивидуальные коды отпирания двери;
  • Запись ключей;
  • Обновленное ПО;
  • Резервное копирование настроек и кодов ключей на РС* (*со следующего года)

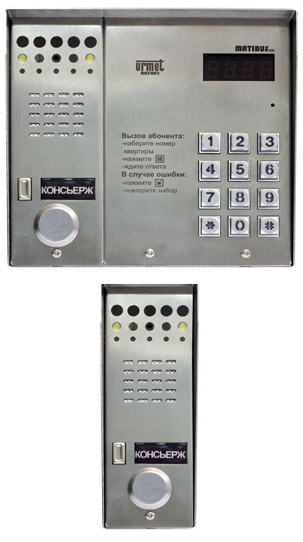

1752/101DR – Видео панель вызова с цветной телекамерой, переговорным устройством, клавиатурой вызова абонентов, выделенной клавишей вызова консьержа, считывателем Proximity в формате EM-Marine, светодиодным дисплеем и козырьком.
Размер 152x163x23-35 мм.

1752/1DR – Видео панель вызова с цветной телекамерой, переговорным устройством,  выделенной клавишей вызова консьержа и считывателем Proximity в формате EM-Marine.
Размер 152x56x23-35 мм.

525/RP1 - Рамка для утопленного монтажа панели вызова 1752/1DR.
Размер 175х80х27 мм.

525/RP3 - Рамка для утопленного монтажа панели вызова 1752/101DR.
Размер 175х190х27 мм.
ЭЛЕМЕНТЫ СИСТЕМЫ. Панели вызова ЭЛЕМЕНТЫ СИСТЕМЫ. Панели вызова ЭЛЕМЕНТЫ СИСТЕМЫ. Панели вызова

ЭЛЕМЕНТЫ СИСТЕМЫ. Абонентские устройства

ЭЛЕМЕНТЫ СИСТЕМЫ. Абонентские устройства

В системе URMET 1052 MATIBUS могут использоваться аудио и видео абонентские устройства. Все абонентские устройства обеспечивают аудиосвязь с посетителем и консьержем. Видео абонентские устройства, помимо аудиоканала, обеспечивают видеоизображение с панели вызова или с телекамеры, устанавливаемой в помещении консьержа.
На всех абонентских устройствах имеются клавиша отпирания замка и клавиша вызова консьержа. Внешний вид абонентских устройств разработан ведущими дизайнерскиими фирмами Европы и реализован с применением высококачественного пластика ABS.

Для системы URMET 1052 MATIBUS выпускаются два базовых типа абонентских устройств:
- Абонентские устройства, подключаемые к системе без декодеров. Программирование адресов осуществляется с помощью джамперов на абонентском устройстве.
- Абонентские устройства, подключаемые к системе через декодеры. Программирование адресов осуществляется с помощью джамперов на декодере.
ЭЛЕМЕНТЫ СИСТЕМЫ. Абонентские устройства ЭЛЕМЕНТЫ СИСТЕМЫ. Абонентские устройства ЭЛЕМЕНТЫ СИСТЕМЫ. Абонентские устройства

Абонентские устройства, подключаемые к системе без декодеров

Абонентские устройства, подключаемые к системе без декодеров

134/522  Аудио абонентские устройство Utopia.

1702/17  Видео абонентское устройство ч/б изображения Atlantico, цвет корпуса – белый, 4,5”

1702/40 Видео абонентское устройство цветного изображения Atlantico, цвет корпуса – белый, 4”

1202/952   Монтажная панель для видео абонентских устройств Atlantico
Абонентские устройства, подключаемые к системе без декодеров Абонентские устройства, подключаемые к системе без декодеров Абонентские устройства, подключаемые к системе без декодеров

Абонентские устройства, подключаемые к системе с декодерами

Абонентские устройства, подключаемые к системе с декодерами

Для подключения данного типа абонентских устройств необходимо использовать декодер 1052/54R.

1133/1    Аудио абонентские устройство Atlantico.
1134/1    Аудио абонентские устройство Utopia.
1140/1    Аудио абонентские устройство Signo, цвет корпуса - белый.
1140/41  Аудио абонентские устройство Signo, цвет корпуса – черный.
1140/42  Аудио абонентские устройство Signo, цвет корпуса – титан.
1715/1  Видео абонентское устройство ч/б изображения Arco, цвет корпуса – белый, 4,5”.
1705/90  Монтажная панель для видео абонентского устройства Arco.
1740/1   Видео абонентское устройство ч/б изображения Signo, 4,5”.
1740/41 Видео абонентское устройство ч/б изображения Signo, цвет корпуса – черный, 4,5”.
1740/42 Видео абонентское устройство ч/б изображения Signo, цвет корпуса – титан, 4,5”.
1740/40 Видео абонентское устройство цветного изображения Signo, цвет корпуса – белый, 4”.
1740/90  Монтажная панель для видео абонентских устройств Signo.
1703/17  Видео абонентское устройство цветного изображения Utopia, 4”.
1703/90  Монтажная панель для видео абонентского устройства 1703/1.
1703/93  Монтажная панель для видео абонентского устройства 1703/2.
Абонентские устройства, подключаемые к системе с декодерами Абонентские устройства, подключаемые к системе с декодерами Абонентские устройства, подключаемые к системе с декодерами

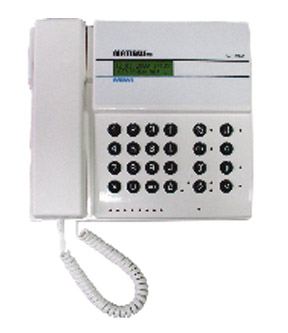

ЭЛЕМЕНТЫ СИСТЕМЫ. Пульт консьержа

Система URMET 1052 MATIBUS может включать один пульт консьержа мод. 1052/40.

Пульт консьержа предоставляет обширные возможности по организации аудио связи с посетителями и абонентами и позволяет принимать сигналы вызова от всех панелей, а также от абонентов системы, вызывать любого абонента системы, принудительно активировать панели вызова, отпирать двери и ворота.

Для питания пульта консьержа используется блок питания – 1092/801.

Основные функции пульта консьержа:

  • Вызов любого абонента в системе;
  • Ответ на вызов от любого абонента в системе;
  • Ответ на вызов от любой панели вызова в системе;
  • Активация любой панели вызова в системе;
  • Отпирание любой двери;
  • Управление дополнительными релейными выходами любой панели вызова;
  • Дневной/ночной режимы работы*;
  • Функция громкой связи;
  • Электронный список абонентов, отображаемый на LCD-дисплее;
  • Память пропущенных вызовов от абонентов;
  • Отображение даты и времени на дисплее.



* режимы работы поста консьержа:

  • Ночной режим работы: все вызовы от панелей вызова направляются на пульт консьержа и далее, либо перенаправляются абонентам, либо консьерж принимает решение о необходимости впустить посетителя. Такой режим работы используется, как правило, днем.
  • Дневной режим: вызовы, адресованные абонентам, направляются абонентам, а вызов консьержа при помощи выделенной клавиши на панели вызова направляется непосредственно консьержу.



ЭЛЕМЕНТЫ СИСТЕМЫ. Cистемное оборудование

Термином "Системное оборудование" называется совокупность блоков питания и управления, а также коммутирующего и распределительного оборудования, необходимого для работы домофонной системы. К особенностям системы URMET 1052 MATIBUS относится небольшое количество основных типов системных блоков, используемых для построения решений любой конфигурации и сложности. Это упрощает процедуру знакомства с системой и делает более удобным и понятным весь процесс проектирования.

Ниже приведён перечень основных системных блоков URMET 1052 MATIBUS:

1052/33 Системный блок питания (master/slave). Используется в системе с главными и вторичными входами и в системе с пультом консьержа. Крепление на DIN рейку. Размеры 180х90х75 мм (10 DIN модулей)
1052/20 Блок питания дополнительных панелей вызова. Крепление на DIN рейку.
Размеры 126х90х75 мм (7 DIN модулей)
1052/7R Блок питания и управления панели вызова 1752/1DR. Используется в системе с основными и второстепенными входами. Крепление на DIN рейку. Размеры 106х96х66 мм (6 DIN модулей)
1052/54R Этажный декодер со встроенным видеораспределителем видеосигнала по витой паре на 4 абонента. Программирование адресов осуществляется с помощью джамперов. Размеры 125х100х38 мм
1752/54R Этажный распределитель видесигнала по витой паре на 4 абонента. Размеры 125х100х38 мм
1032/9 Блок коммутации видеосигналов с 2-х панелей вызова. Размеры 120х120х55 мм
1083/69 Блок коммутации видеосигналов с 4-х панелей вызова. Размеры 120х120х55 мм
1092/300А Комплект пассивных приемопередатчиков по витой паре. Дистанция передачи видеосигнала до 250м.
1092/801 Блок питания поста консьержа - входит в комплект пульта консьержа.


Узнайте больше об URMET 1052 MATIBUS на сайте системы.
